Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ

Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ

Высокая точность

Центр обработки с помощью ЧПУ

Высокая производительность

Place of Origin:

CHINA

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Model Number:

HTC 30Q

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Model Number:
HTC30Q
Key word:
Horizontal CNC Lathe
Max.cutting dia.:
300mm
Maximum cutting length:
500mm
Max.swing dia. over bed:
420mm
Max.swing dia.over bed gap:
280mm
Spindle speed:
4500rpm
Условия оплаты и доставки
Minimum Order Quantity
1
Packaging Details
The wooden case,Tin trunk ,Other seaworthy packing
Delivery Time
45-60 days
Payment Terms
T/T,L/C,,Western Union
Supply Ability
50 sets per month
Описание продукта

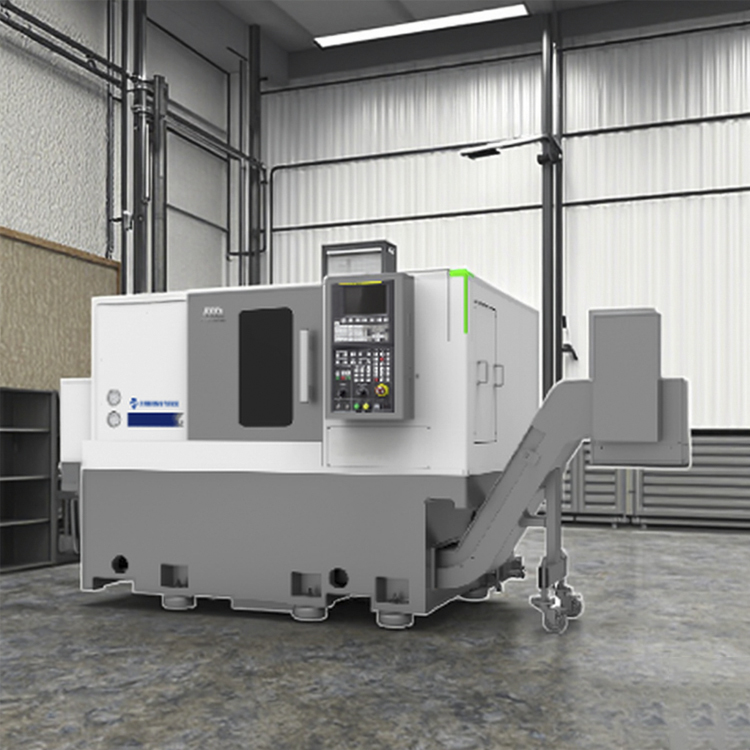

Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 0

Описание продукта:

Точный станковод с ЧПУ HTC30Q Центр поворота с ЧПУ SMTCL Горизонтальное наклонное ложе станковод с ЧПУ
Станционный редуктор с ЧПУ HTC30Q: имеет 30° жесткое трапециальное ложе для стабильности, шпиндель с высоким крутящим моментом и гидравлическую 8-станционную башню. Оптимизирован для точного поворота стали, чугуна и цветных металлов.Высокоскоростные оси X/Z (30 м/мин).
CNC-токарные станки HTC16H/30H занимают небольшую площадь и подходят для высокоточной обработки различных деталей небольшого размера, эффективно отвечая обработке автомобилей, подшипников, оборудования,медицинская и другая промышленность.

Характеристики продукта:

1Высокая эффективность
◆ Высокая скорость движения по двум осинам
◆ Разделенный сервосток
◆ высокоэффективный сервоинструментатор
◆ Опциональная мультисеквентная интегральная обработка с подшпинделем
2Высокая точность
◆ высокоточный предварительно растянутый винт
◆ Технология компенсации ошибок
◆ Количественное определение стандартов процессов
◆ Строгие стандарты проверки
3Высокая жесткость
◆ высококачественное литовое ложе и другие ключевые отливки
◆ Большое расстояние между спинделями
◆ Вогнутый разрыв в постели
◆ Небольшая конструкция шпинделя

Подробная информация о продукте:

Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 1
Быстрая скорость: 30 м/мин.
Сервомотор непосредственно соединен с шариковым винтом через сцепление, что уменьшает промежуточные связи и обеспечивает беспробелную передачу.X- и Z-осе направляющие рельсы принимают импортные линейные рулевые рельсы для обеспечения высокой жесткости, хорошие динамические характеристики и точность, увеличение скорости работы и повышение эффективности производства.



Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 2

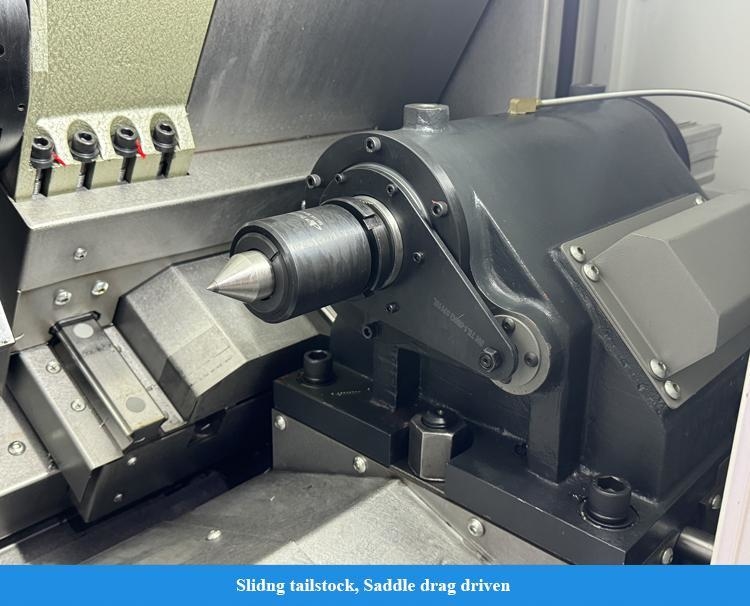

Сплит серво хвостовой ствол
Задние элементы могут быть перемещены в опциональном сервоприводном режиме,который может точно контролировать и гибко регулировать скорость движения хвостового материала и рабочую зажимательную силу в соответствии с требованиями обработки, что позволяет хвостовой части быстро приблизиться к рабочей части и затянуться без удара, и может обеспечить обратную связь в режиме реального времени о положении затягивания.улучшить производство
Он использует верхний и нижний раздел хвостового ствола, что позволяет легко регулировать точность и повышать эффективность обслуживания.
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 3
Двойная фиксированная предварительно натянутая конструкция
Ось Х развивает двойную фиксированную опорное устройство и использует предварительно растянутый винт для эффективного компенсирования предварительного растяжения деформации и повышения температуры.Он сотрудничает со специальной уплотнительной структурой, чтобы уменьшить повышение температуры винта, тем самым достигая высокой точности и высокой точности стабильности подачи оборудования
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 4
Конфигурация оси Y
Опциональная конфигурация Y-оси, в сочетании с башней BMT, высокоточной структурой оси C и различными держателями инструментов с двигателем, может реализовать сложную обработку поверхности с одной установкой.
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 5
Высокоточный шаровой винт
Он использует высококачественный импортный винт класса C3 и направляющую рельсу класса H, и напрямую управляется сервомотором для достижения отличной точности работы.
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 6
Противосгибающее седло
Протяженность проводной рельсы значительно увеличена, структура двигательной системы оптимизирована,и основной корпус сиденья рассчитан в виде дуги, чтобы обеспечить общую жесткость важных компонентов.
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 7

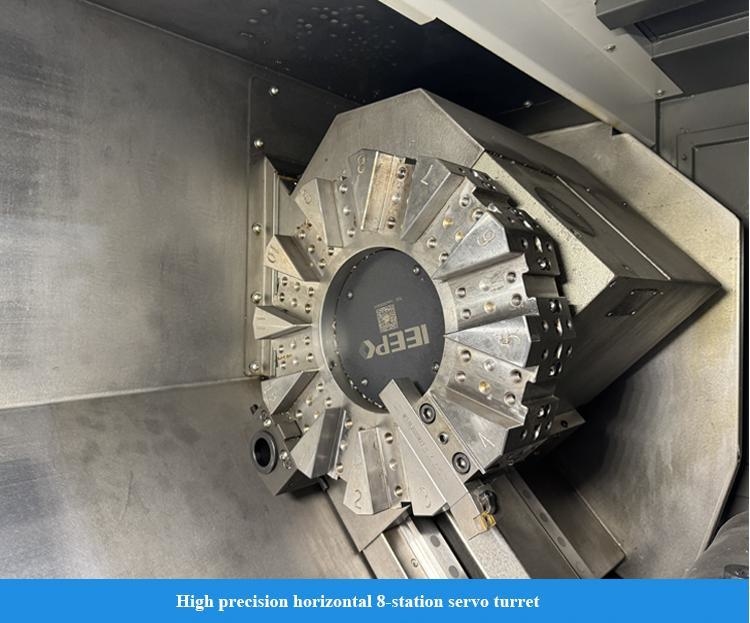

Эффективная сервоприводная башня
Стандартный интерфейс BMT, высокая жесткость соединения; инструмент управляется интерфейсом DIN1809, который имеет надежную трансмиссию и низкий уровень отказов;приводный двигатель установлен боковым и компактным по структуре;Он оснащен высокоточной осью С и тормозным устройством для достижения высокоэффективной интегрированной обработки поворота, фрезы и бурения.
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 8
Внутренний держатель инструмента охлаждения
Опциональный внутренний холодный держатель инструмента и водозабор из центра инструмента реализуют эффективное удаление щелочей во время обработки внутренних отверстий и обеспечивают качество обработки
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 9
Способность фрезы с приводом
Материал заготовки: HT200
Модель инструмента: Ф20 квадратное плечо
фрезерная резачка
Состояние охлаждения: охлаждение водой
Мощность бурения с помощью приводного инструмента
Материал заготовки: HT200
Модель инструмента: Ф16 свинцовая свертка
Состояние охлаждения: охлаждение водой

Параметры продукта:
Позиции
Объекты
HTC 16H (((Q)
HTC 30H(Q)
Макс. Снижаю диаграмму.
мм
Φ160
Φ300
Максимальная длина резки
мм
160
500
Макс. Повернись на кровать.
мм
Φ420
Φ420
Макс. Повернись.
мм
Φ160
Φ280
Шпиндель
Модель спиндового носа
-
А2-5
A2-6
Передний подшипник с внутренней диаграммой.
мм
90
100
Конькость шпинделя и размер отверстия

1:20;Φ62
1:20;Φ70
Диаграмма отверстия шпинделя Макс.
мм
Φ56
Φ65
Макс. Бар-диа.
мм
Φ44
Φ50
Стандартная диагональ.
дюйм
6 дюймов
8 дюймов
Диапазон скоростей шпинделя
r/min
6000
4500
Максимальный крутящий момент шпинделя
N.m.
72 ((1500 р/мин)
180 ((576 р/мин)
Номинальный крутящий момент шпинда
N.m.
86 ((1500 р/мин)
110 ((769 р/мин)
Основная выходная мощность двигателя непрерывная/30 мин.
КВт
11/13.2
9/11
Ось X/Z
Быстрая скорость по оси X
мм
30
30
Быстрая скорость по оси Z
мм
30
30
Поездка по оси Х
мм
145
160
Поездка по оси Z
мм
205
560
Остров
Путешествия хвостовых животных
мм

30
Способ привода хвостового состава


Притяжение седла
Путешествие хвостового хвоста
мм

100
Задние рукава.
мм

Φ100
Конический хвостоход конический отверстий


MT- 5
Башня инструмента
Форма башни инструмента

8-станционная горизонтальная сервобашня
8-станционная горизонтальная сервобашня
Высота центра
мм
63
80
Точность перемещения устройства держателя инструмента
Сек.
±1.6
±1.6
Если можно выбрать инструмент поблизости
мм
Да, да.
Да, да.
Прочие
Расстояние между центром шпинделя и полом
мм
926
936
Машины
в кг
2600
3500
Общая мощность питания
КВА
23
23
Общие размеры ((LxWxH)
мм
1830×1580×1650
2295×1680×1650
Стандартная конфигурация:
1Система FANUC-0i-TF Plus (5) (серия H/S)
2Система GSK988TA (серия Q)
3"Вертовой винт"
4"Глубокий цилиндр с маслом"
58-станционный сервоинструментальный вагон
Необязательная конфигурация
1Система Siemens
2"Устройство инструмента"
312-станционный сервоинструментальный вагон
4Измерение заготовки
5Каретка для электроинструмента
6"Сборник масляного тумана"
7Заднее устройство для удаления микросхем
8"Обнаружение инструмента"
9Пневматические двери.
Наше обслуживание:

Убедитесь, что вы получите высококачественную машину
1Все детали должны быть проверены.
2Более 100 производственных процессов
3Более 200 пунктов проверки
4Обработка образцов каждой машины
5. 72 часа пробной работы до доставки

Почему выбирать нас:
◆ Высочайшее качество, требования клиентов на первом месте
◆ 30 лет + история НИОКР, компания основана в 1993 году
◆ высокотехнологичный производитель с исследовательскими и конструкторскими возможностями
◆ Устойчивая и зрелая система поставок
◆ Молодые продавцы и инженеры для мгновенного обслуживания ((24 часа в режиме онлайн)
◆ Усовершенствование механизма в соответствии с эргономикой и легким обслуживанием
◆ Наш принцип конструкции: простое обслуживание и установка, низкая стоимость обслуживания, не влияет на производство
О нас:
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 10
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на CNC-вертикальной станции, вертикальном станке, горизонтальном станке, портальном станке, пятиосном станке,станции по обработке и различные другие станции с ЧПУУ нас более 200 видов станков. Качество и технологии продукции достигли международного уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков-инструментов.Они были одним из лидеров китайской промышленности станков и крупнейшего производства станков в КитаеПродукция изделий из станков-инструментов охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, 3C-электронику, формы и другие отрасли.Мы берем на себя миссию предоставления инструментальных машин с ведущей технологией, высокое качество и хорошее обслуживание наших клиентов по всему миру!
Наш завод:
Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 11
Выставка:

Прецизионный токарный станок с ЧПУ HTC30Q Токарный центр с ЧПУ SMTCL Горизонтальный наклонный станок с ЧПУ 12

Часто задаваемые вопросы

Вопрос 1.Вы торговая или производственная компания?

Мы производственная компания.
Вопрос 2: Какие основные продукты вашей компании?
Мы специализируемся на всех видах машин, таких как CNC-вертикальный стан, CNC-фрезерная машина, вертикальный стан, обычный стан, буровая машина, радиальная буровая машина и так далее.
Q3. Можете ли вы предоставить индивидуальную машину или SPM (Машину специального назначения)?
Да, мы предоставляем умные решения CNC для наших клиентов с целью повышения эффективности.
Вопрос 4: Каковы ваши гарантийные условия?
Мы будем поставлять замену для деталей, которые окажутся неисправными в течение 12 месяцев,
начиная с даты накладной машины.
Вопрос 5: Какие услуги?
Предпродажи:Соответствующие решения, планирование и проектирование;Сервис один на один
Послепродажное обслуживание: 7 дней 24 часа на линии, дистанционное руководство установкой, стыковка с клиентской программной системой
Вопрос 6: Почему вы выбрали вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса
Проводится между заводами с полной производственной цепочкой, что является вашей наиболее надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Когда машины прибывают на место установки покупателя, мы можем своевременно отправить инженеров-механиков и инженеров-электриков для установки в соответствии с графиком покупателя.Все это можно процитировать и перечислить в контрактеПродавец будет сотрудничать с покупателем для оформления визы и подготовки к установке до выезда за границу.
Вопрос 8: Каковы условия оплаты?
T/T 30% первоначальный платеж при заказе, 70% остаток перед отправкой.
