SMTCL 5000 вращений в минуту A2-5 Спиндель горизонтальная 8-станция Серво башня Малые детали обработки HTC16H наклонный кровать CNC токарный стан

SMTCL 5000 вращений в минуту A2-5 Спиндель горизонтальная 8-станция Серво башня Малые детали обработки HTC16H наклонный кровать CNC токарный стан

Обработка мелких деталей

Обработка точных деталей

Высококачественный шпиндель с рукавами

Место происхождения:

Китай

Фирменное наименование:

SMTCL

Сертификация:

CE ISO certification

Номер модели:

HTC 16H

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Фирменное наименование:
SMTCL
Номер модели:
HTC16H
Ключевое слово:
CNC горизонтальный поворотный стан
Длина Max.Cutting:
160 мм
Максимальн Вырезывание Dia.:
160 мм
Макс. Плыть под кроватью.:
420 мм
X Ось путешествие:
145 мм
Z ось путешествия:
205 mm
Скорость шпинделя:
5000 р/мин
Условия оплаты и доставки
Количество мин заказа
1
Упаковывая детали
Деревянный корпус, оловянный багажник, другие мореходные упаковки
Время доставки
45-60 дней
Условия оплаты
T/T, L/C, Western Union
Поставка способности
50 комплектов в месяц
Описание продукта

SMTCL 5000 вращений в минуту A2-5 Спиндель горизонтальная 8-станция Серво башня Малые детали обработки HTC16H наклонный кровать CNC токарный стан 0

Описание продукта:

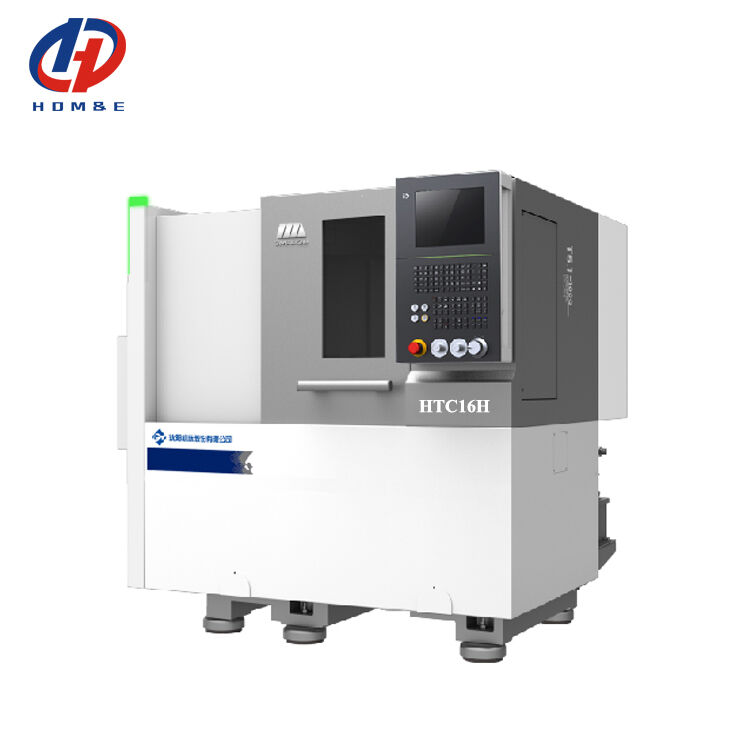

Горизонтальный токарный станок с ЧПУ SMTCL 5000 об/мин A2-5 Шпиндель, 8-позиционная серво-револьверная головка, для обработки мелких деталей HTC16H с наклонной станиной
Высокопроизводительный токарный станок с компактной конструкцией, отвечающий вашим требованиям высокой эффективности и низкого уровня неисправностей. Станок отличается компактной конструкцией и небольшим занимаемым пространством, разумным расположением функциональных частей, удобством эксплуатации и ремонта шпинделя, что обеспечивает более высокую стабильность и надежность. Станина станка наклонена на 45 ° и обладает преимуществами плавной эвакуации стружки с наклонной станины. Полная защита, лучшая водонепроницаемость и защита от стружки, отличная эргономика и удобство в эксплуатации.

Особенности продукта:

1. Высокая точность

* Предварительное натяжение вала подачи

* Высокоточный шарико-винтовой привод C3

* Структура термической стабильности всей машины

2. Эффективность

* Скорость шпинделя 5000 об/мин

* Быстрое перемещение по двум осям 30 м/мин

* Высокоэффективная серво-револьверная головка

3. Высокая производительность

* Небольшая занимаемая площадь

* Стандарт химического процесса

* Строгий стандарт контроля


Преимущества продукта:

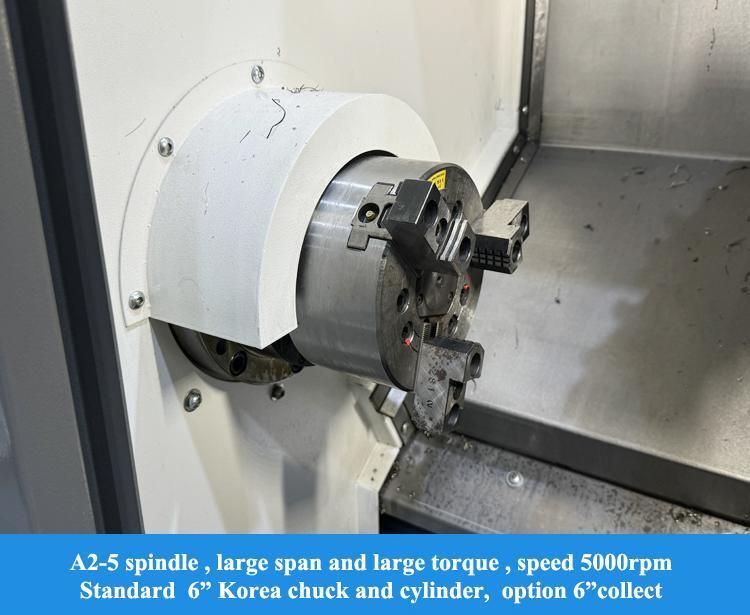

* Высококачественный шпиндельный узел с гильзой
Используются импортные подшипники, большой размер опор, соответствуют требованиям высокой жесткости, высокого крутящего момента, высокой точности, простоты установки и обслуживания. Важная стыковая поверхность легко реализует процесс шабрения и обеспечивает контактную жесткость. Симметричная конструкция бабки улучшает управляемость тепловой деформацией

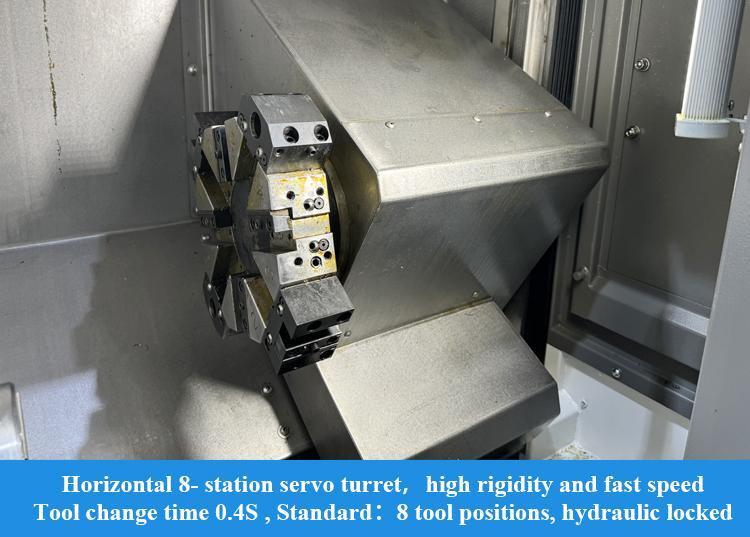

* Серво-револьверная головка
Серводвигатель используется для управления точным вращением головки резца, а смена инструмента на соседней станции занимает всего 0,4 секунды, что быстро и повышает эффективность обработки. Тройная дисковая конструкция, гидравлический замок, полная жесткость.
* Структура подачи
Для оптимизации жесткости, стабильности и срока службы направляющей используется линейная направляющая, в то время как две оси работают быстро 30 м/мин, а эффективность обработки выше. Ось X имеет предварительно натянутую структуру для уменьшения влияния температуры на точность и повышения стабильности точности обработки;

SMTCL 5000 вращений в минуту A2-5 Спиндель горизонтальная 8-станция Серво башня Малые детали обработки HTC16H наклонный кровать CNC токарный стан 1

Применение в промышленности:

Горизонтальный токарный станок с ЧПУ серии HTC16H - это малогабаритный продукт с ЧПУ, разработанный и изготовленный для удовлетворения рыночного спроса на основе многолетнего накопления технологий и опыта нашего завода по производству токарных станков с ЧПУ. Станок обладает такими характеристиками, как экономичность, эффективность, энергосбережение, высокая точность позиционирования и простота обслуживания, и является продуктом первого выбора для токарной обработки малогабаритных компонентов в таких отраслях, как автомобилестроение, производство оборудования и электроники и т. д.

SMTCL 5000 вращений в минуту A2-5 Спиндель горизонтальная 8-станция Серво башня Малые детали обработки HTC16H наклонный кровать CNC токарный стан 2

Параметры продукта:
Элементы
Единица измерения
HTC16H(Q)
Максимальный диаметр точения
мм
Φ 160
Максимальная длина точения
мм
160
Максимальный диаметр обработки над станиной
мм
Φ 420
Максимальный диаметр обработки над суппортом
мм
Φ 160










Шпиндель
Тип шпиндельного носа

A2-5​
Внутренний диаметр переднего подшипника
мм
Φ 90
Конус шпинделя и размер отверстия

1:20 ; Φ 62
Диаметр отверстия шпинделя
мм
Φ 56
Максимальный диаметр прутка
мм
Φ44
Стандартный размер патрона
дюйм
6
Максимальная скорость шпинделя
об/мин
5000
Номинальный крутящий момент шпинделя
Нм
35 ( 2000 об/мин )
Максимальный крутящий момент шпинделя
Нм
70 ( 1500 об/мин )
Выходная мощность главного двигателя непрерывно/15 минут
кВт
7.5 /1 1


Две оси
Скорость быстрого перемещения по осям X/Z
м/мин
30
Ход по оси X
мм
145
Ход по оси Z
мм
205





Револьверная головка
Тип револьверной головки

Горизонтальный 8-позиционный серводержатель инструмента
Центральная высота револьверной головки
мм
63
Точность повторного позиционирования индексации револьверной головки
сек.
±1.6
Возможность выбора инструмента из диска инструментов поблизости

да

Охлаждение и удаление стружки
Давление насоса охлаждения
бар
1.5
Поток насоса охлаждения
л/мин
30
Емкость бака для воды
л
70
Форма транспортера стружки

Пластинчатый тип




Другое
Расстояние от центра шпинделя до дна станины
мм
926
Вес станка нетто
кг
2600
Общая потребляемая мощность
кВА
23
Габаритные размеры станка (длина x ширина x высота)
мм
1750 ×1580 × 1650
Стандартная конфигурация:

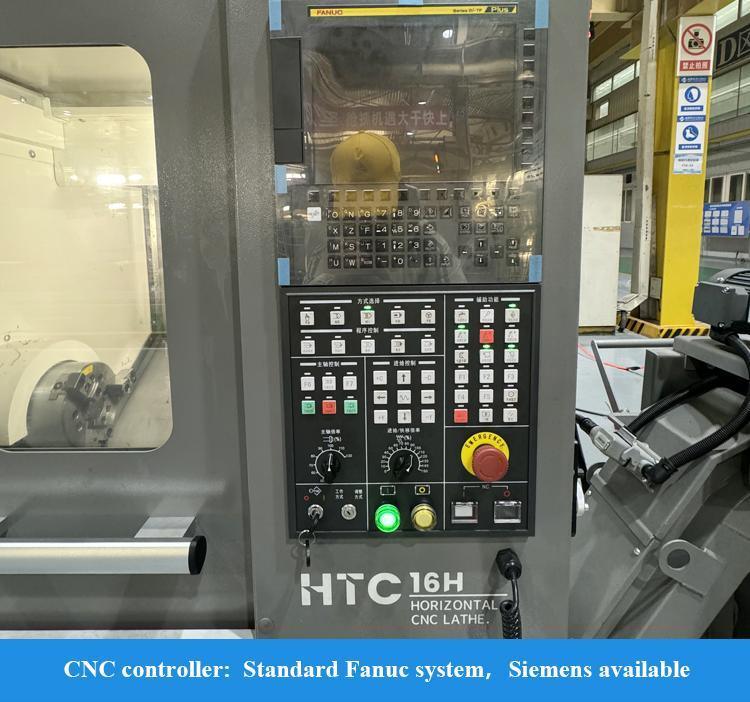

1, Система FANUC-0i-TF Plus (5) (серия H/S)
2, Система GSK988TA (серия Q)
3, Шпиндель гильзового типа
4, Полый масляный цилиндр патрона
5, 8-позиционная серво-револьверная головка

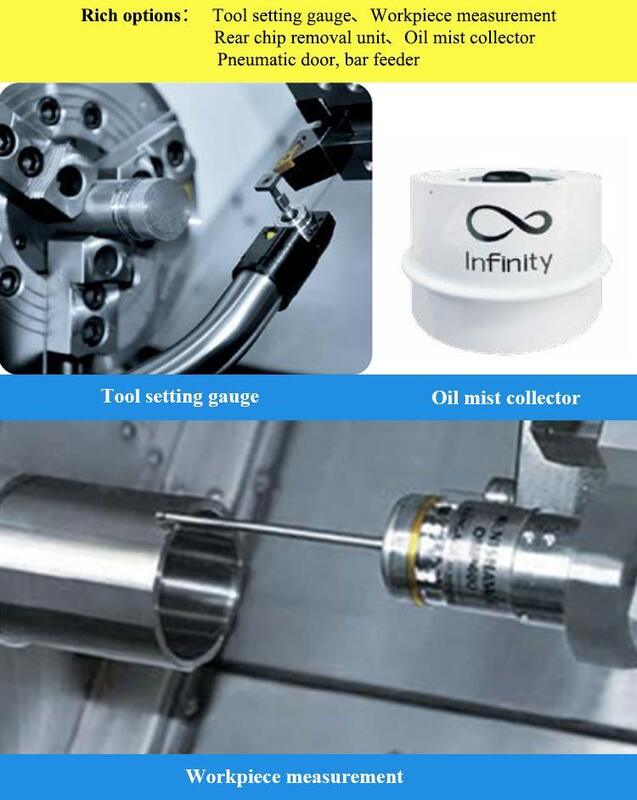

Дополнительная конфигурация:
1, Система Siemens
2, Калибр для установки инструмента
3, 12-позиционная серво-револьверная головка
4, Измерение заготовки
5, Револьверная головка с приводом
6, Маслоотделитель
7, Устройство для удаления стружки сзади
8, Обнаружение повреждения инструмента
9, Пневматическая дверь

Элементы испытаний
Национальный стандарт
Заводской стандарт
Точность обработанной заготовки
IT6
IT6
Круглость обработанной заготовки
0,005 мм / Ф3 2 мм
0,00 2 мм / Ф40 мм
Соответствие обработанной заготовки
0,015 мм / 1 05 мм
0,008 мм / 1 2 0 мм
Плоскостность обработанной заготовки
0 .015 мм / Ф 12 0 мм
0,0 06 мм / Ф 1 00 мм
Шероховатость поверхности обработанной заготовки
Ra 1,6 мкм
Ra 1,25 мкм
Точность позиционирования
Ось X
0,022 мм
0,008 мм
Ось Z
0,022 мм
0,008 мм
Точность повторного позиционирования
Ось X
0,006 мм
0,004 мм
Ось Z
0,006 мм
0,004 мм

Наш сервис:

Гарантия получения высококачественного станка
1. Каждая деталь должна быть проверена

2. Контроль более 100 производственных процессов
3. Более 200 пунктов контроля
4. Обработка образцов каждой машины
5. 72-часовой пробный запуск перед доставкой
Почему выбирают нас:
◆ Чувство высочайшего качества, запросы клиентов на первом месте
◆ 30+ лет истории исследований и разработок, компания основана в 1993 году
◆ Высокотехнологичный производитель с возможностями исследований и проектирования
◆ Стабильная и зрелая система поставок
◆ Молодые активные продавцы и инженеры для мгновенного обслуживания (онлайн 24 часа)
◆ Модернизация механизма в соответствии с эргономикой и простотой обслуживания
◆ Наш принцип проектирования конструкции: простота обслуживания и установки, низкая стоимость обслуживания, не влияет на производство
О нас:
SMTCL 5000 вращений в минуту A2-5 Спиндель горизонтальная 8-станция Серво башня Малые детали обработки HTC16H наклонный кровать CNC токарный стан 3
Добро пожаловать к нам!
Shanghai HD M&E Tech Co., Ltd находится в Шанхае, Китай. Мы специализируемся на токарных станках с ЧПУ, вертикальных обрабатывающих центрах, горизонтальных обрабатывающих центрах, портальных обрабатывающих центрах, пятиосевых обрабатывающих центрах, токарно-фрезерных центрах и различном другом оборудовании с ЧПУ. У нас более 200 видов станков. Качество и технология продукции достигли международного передового уровня.
Наша фабрика имеет более чем 80-летнюю историю производства станков. Здесь родились первый токарный станок, сверлильный станок и расточной станок. Они были одним из лидеров китайской станкостроительной промышленности и крупнейшим производителем станков в Китае. Продукция станкостроения охватывает автомобили, авиацию, новую энергетику, строительную технику, корабли, насосные клапаны, подшипники, электронику 3C, пресс-формы и другие отрасли. Мы берем на себя миссию предоставления станков с передовыми технологиями, высоким качеством и хорошим обслуживанием нашим клиентам по всему миру!
Наша фабрика:
SMTCL 5000 вращений в минуту A2-5 Спиндель горизонтальная 8-станция Серво башня Малые детали обработки HTC16H наклонный кровать CNC токарный стан 4

FAQ:

Q1. Вы торговая компания или производственная компания?

Мы производственная компания.
Q2. Какова основная продукция вашей компании?
Мы специализируемся на всех видах станков, таких как токарные станки с ЧПУ, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, обычные токарные станки, сверлильные станки, радиально-сверлильные станки и так далее.
Q3. Можете ли вы предоставить индивидуальный станок или SPM (станок специального назначения)?
Да, мы предоставляем интеллектуальные решения с ЧПУ для наших клиентов, чтобы повысить эффективность.
Q4: Каковы ваши гарантийные условия?
Мы предоставим замену деталей, которые окажутся дефектными, в течение 12 месяцев,
начиная с даты коносамента станка.
Q5. Какие услуги?
Предпродажное обслуживание: Индивидуальные решения, планирование и проектирование; Индивидуальное обслуживание
Послепродажное обслуживание: 7 дней 24 часа онлайн-обслуживание, удаленное руководство по установке, стыковка с системой программного обеспечения клиента
Q6: Почему стоит выбрать вашу компанию?
Продукция от разработки, проектирования, производства, сборки всего производственного процесса осуществляется
между заводами с полной производственной цепочкой, что является вашей самой надежной гарантией.
Q7: Может ли ваша компания отправить технический персонал в нашу компанию и направить наших рабочих за границу?
Мы можем предоставить такой вид услуг. Когда станки прибудут на место установки покупателя, мы можем своевременно отправить инженеров-механиков и электриков для установки в соответствии с графиком покупателя. Все это может быть указано и перечислено в контракте. Продавец будет сотрудничать с покупателем для решения вопросов визы и подготовки к установке перед выездом за границу.
Q8: Каковы условия оплаты?
T/T 30% первоначальный взнос при заказе, 70% остаток платежа перед отправкой. безотзывный аккредитив по предъявлении
